客服電話
400-688-5863
添加微信
添加客服微信
隨時隨地掌握優(yōu)惠動態(tài)
官方微信
掃描二維碼
關(guān)注美雅化工微信公眾號
缺陷：多層皮：鑄件表面或內(nèi)部有明顯的多層金屬皮
|
壓鑄表面多層皮產(chǎn)生原因及解決方案 缺陷：多層皮：鑄件表面或內(nèi)部有明顯的多層金屬皮 產(chǎn)生原因： 最常見的原因是金屬液流動不當(dāng)，也有其他原因。 改善措施： 1．檢查壓鑄參數(shù)： * 快速壓射開始按鈕應(yīng)當(dāng)啟動快速壓射，這樣金屬液在到達(dá)內(nèi)澆口之前就可以被加速（早點(diǎn)啟動快速壓射） * 快速充型非常重要，通過計算檢測 * 合適的內(nèi)澆口速度 2．內(nèi)澆口：合適的金屬液流動模式－沒有長距離的金屬液流動，不在距離內(nèi)澆口很遠(yuǎn)處的匯合。 3．合適的模具溫度：在問題區(qū)域溫度均勻；最好模具溫度稍高。 4．合適的增壓過程；增壓過程要平穩(wěn)。 5．模具不應(yīng)當(dāng)變形（模具可能在增壓時撓曲）－核查模具是否有足夠的支撐。 6．檢查多層皮是不是由于模具上殘留的飛邊引起的（通常，每壓射一次模具必須清理一次）。 7．檢查多層皮以確定其是否為氧化皮。

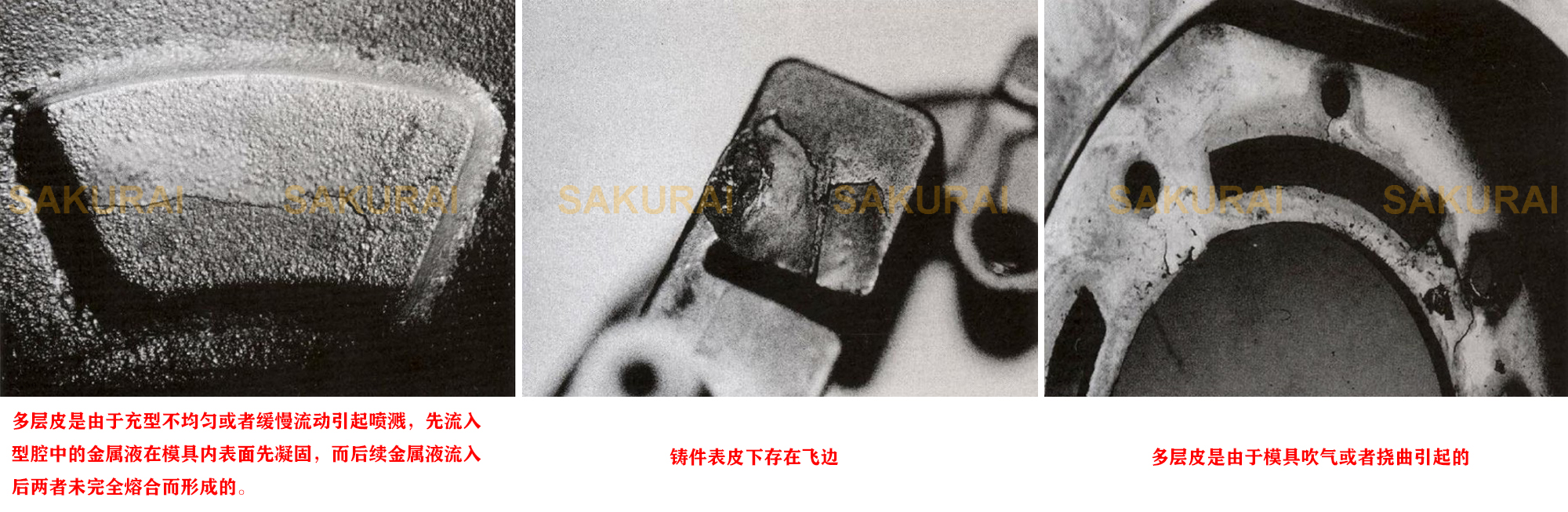

多層皮是由于充型不均勻或者緩慢流動引起噴濺，先流入型腔中的金屬液在模具內(nèi)表面先凝固，而后續(xù)金屬液流入后兩者未完全熔合而形成的。 這些多層皮是由于模具吹氣或者撓曲引起的。 鑄件表皮下存在飛邊。 東莞市美雅化工有限公司20多年專注高端脫模劑研發(fā)和生產(chǎn)、輔料供應(yīng)，助您買到環(huán)保好用的脫模劑產(chǎn)品。 全國脫模劑咨詢熱線：0769-22623512 更多脫模劑資訊請瀏覽官網(wǎng)：http://www.jiatz.cn 櫻井脫模劑（一個集復(fù)合材料、壓鑄、聚氨酯、金屬、橡膠、EVA、PU等行業(yè)領(lǐng)域于一體的綜合性專業(yè)采購脫模劑平臺） |
Powered by Discuz! X3.5 Licensed© 2000-2023 www.jiatz.cn( 粵ICP備20007749號-1 )
請發(fā)表評論
